电鱼机的电容起到的作用

电子捕鱼器中,不要小看小小电容哦。他的效果可是很大,你看有没有不用它的捕鱼器不。什么捕鱼器都要用它,大部分的机器都会用到它,如果用得不好,机器受损很严重,所以首先介绍电容的效果,作为无源元件之一的电容,其效果不外乎以下几种:

  1、应用于电子捕鱼器电路,完成旁路、去藕、滤波和储能方面电容的效果,下面分类胪陈之:

  1)滤波

  滤波是电容的效果中很重要的一部分。简直所有的电鱼机电路中都会用到。从理论上(即假定电容为纯电容)说,电容越大,阻抗越小,经过的频率也越高。但实践上超越1uF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的效果就是通高阻低,通高频阻低频。电容越大低频越简单经过,电容越大高频越简单经过。详细用在滤波中,大电容(1000uF)滤低频,小电容(20pF)滤高频。

  曾有网友将滤波电容 比作“水塘”。因为电容的两头电压不会骤变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的参加或蒸发而引起水量的改变。 它把电压的变动转化为电流的改变,频率越高,峰值电流就越大,然后缓冲了电压。滤波就是充电,放电的过程。


  2)旁路

  旁路电容是为本地器材提供能量的储能器材,它能使稳压器的输出均匀化,下降负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器材进行放 电。为尽量减少阻抗,旁路电容要尽量接近负载器材的供电捕鱼器管脚和地管脚。这能够很好地避免输入值过大而导致的地电位抬高和噪声。地弹是地衔接处在经过大 电流毛刺时的电压降。

  3)去藕

  去藕,又称解藕。从电路来说,总是能够区分为驱动的源和被驱动的负载。如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上 升沿比较陡峭的时分,电流比较大,这样驱动的电流就会吸收很大的捕鱼器电流,因为电路中的电感,电阻(特别是芯片管脚上的电感,会发生反弹),这种电流相对 于正常情况来说实践上就是一种噪声,会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的效果,满意驱动电路电流的改变,避免相互间的耦合搅扰。将旁路电容和去藕电容结合起来将更简单理解。旁路电容实践也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声进步一条低阻抗泄防 途径。高频旁路电容一般比较小,依据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10uF或许更大,依据电路中分布参数,以及驱动 电流的改变巨细来确定。旁路是把输入信号中的搅扰作为滤除对象,而去耦是把输出信号的搅扰作为滤除对象,避免搅扰信号返回捕鱼器。这应该是他们的本质区别。

  4)储能

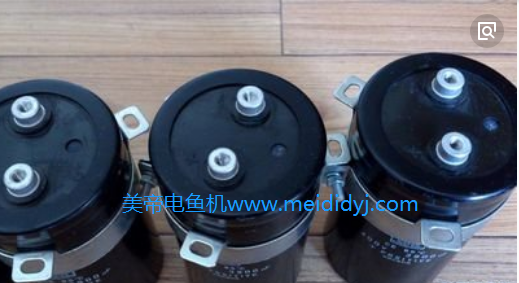

  储能型电容器经过整流器收集电荷,并将存储的能量经过变换器引线传送至捕鱼器的输出端。电压额定值为40~450VDC、电容值在220~150 000uF之间的铝电解电容器(如EPCOS公司的 B43504或B43505)是较为常用的。依据不同的捕鱼器要求,器材有时会选用串联、并联或其组合的形式, 对于功率级超越10KW的捕鱼器,一般选用体积较大的罐形螺旋端子电容器。

  2、应用于电鱼机信号电路,首要完成耦合、振荡/同步及时间常数的效果:

  1)耦合

  举个比如来讲,晶体管放大器发射极有一个自给偏压电阻,它一起又使信号发生压降反馈到输入端形成了输入输出信号耦合,这个电阻就是发生了耦合的元件,如果在这个电阻两头并联一个电容,因为恰当容量的电容器对交流信号较小的阻抗,这样就减小了电阻发生的耦合效应,故称此电容为去耦电容。

  2)振荡/同步

  包括RC、LC振荡器及晶体的负载电容都属于这一领域。

  3)时间常数

  这就是常见的 R、C 串联构成的积分电路。当输入信号电压加在输入端时,电容(C)上的电压逐步上升。而其充电电流则跟着电压的上升而减小。电流经过电阻(R)、电容(C)的特性经过下面的公式描绘:

  i = (V/R)e-(t/CR)
